產品功能

多光譜植物根系顯微觀測系統具有原位掃描加攝像拍攝的功能，通過拍照加掃描的方式獲取根系圖像。主機獲取根系對應圖像后，通過分析軟件進行根系圖像描繪，得出根系參數值。

主機部分

成像方式：多光譜植物根系顯微觀測系統（大尺寸）具有原位掃描加攝像拍攝的一體化雙模式監測，360度無死角成像，軟件自帶曲面矯正和圖片自動裁剪拼接功能通過分析軟件進行根系圖像描繪，得出根系參數值。

微根管規格：微根管外徑70mm，內徑65mm，壁厚2.5mm；

微根管材質：微根管為進口PMMA材質，透光率高達94％，根管在可見光范圍內具有0.05％吸收率; @3 mm厚度；

掃描圖片尺寸大?。阂淮涡話呙瑁ǚ瞧唇樱┏上穹秶叽鐬?/span>210*219mm；

掃描速度：其它分辨率以及最高分辨率1200DPI模式下，掃描速度10秒；

掃描分辨率：300、600、1200 dpi ；

攝像圖片格式：尺寸大小40mm*50mm；

分辨率、格式與速度：分辨率4800dpi，格式為jpg；獲取圖像速度1秒/張圖像；

圖像命名：圖像命名遵循ICAP命名規則，含有文件名，日期，時間，周期，根管編號，位置，采集人，角度等信息。

光源：主機系統含有多種光源，包括紅光，綠光，藍光，紫外光，白光，黃光以及熒光等7種光譜之間切換；

控制單元；可控制主機系統控制單元。

連接線纜：主機連接線為USB線；

供電模塊：12V（3A）供電及通用充電器，配內置可充電鋰電池套裝；可在野外連續工作12小時以上；

定位標尺：鋁質，長度約2m，定位孔標準距離約為20mm；最多可連續接4個定位標尺；

角度定位：主機自動旋轉成像，可實現準確、快速的環形定位；

控制軟件：主機為拍攝和掃描功能集成于一體，自動曲面校準及拼接圖像，可控制掃描模塊自動旋轉和分辨率，可任意調節成像模塊角度及光源亮度，遵循ICAP命名規則，適配各種分析軟件；

成像模塊重量：約1.8kg，整機重量：5kg；

成像模塊尺寸（D×H）：成像模塊尺寸約63mm×333mm；

工作環境：0℃～50℃,相對濕度0～100%RH（沒有水汽凝結）。

分析軟件

分析軟件可自動獲得概率圖、二值化圖、分級圖、根尖分布圖、地平線長度圖及骨架圖等過程圖片以及總根長、總表面積、平均直徑、總投影面積、總體積、總根尖數及不同直徑分級參數等識別結果。

軟件采用圖像語義分割手段U-net卷積神經網絡法，可識別微根管掃描拍攝的根系圖片，可視化展示概率圖、地平線長度圖、二值化圖、根尖分布圖、骨架圖。通過疊色圖和疊直徑圖查看分割的效果；

根系分析軟件專為不同形式的根細，測量設計的根系分析軟件，可通過手動描根進行形態學多種單根或總根參數，如加權平均角度、角度標準差、表面積、投影面積、長度、加權平均寬度、寬度標準差等，拓撲結構，體系結構和顏色等的分析。

軟件具有Pregizer、Topology、自定義三種拓撲模式進行根系關系分析；利用RHS和UCL兩種色彩模式進行顏色分析；

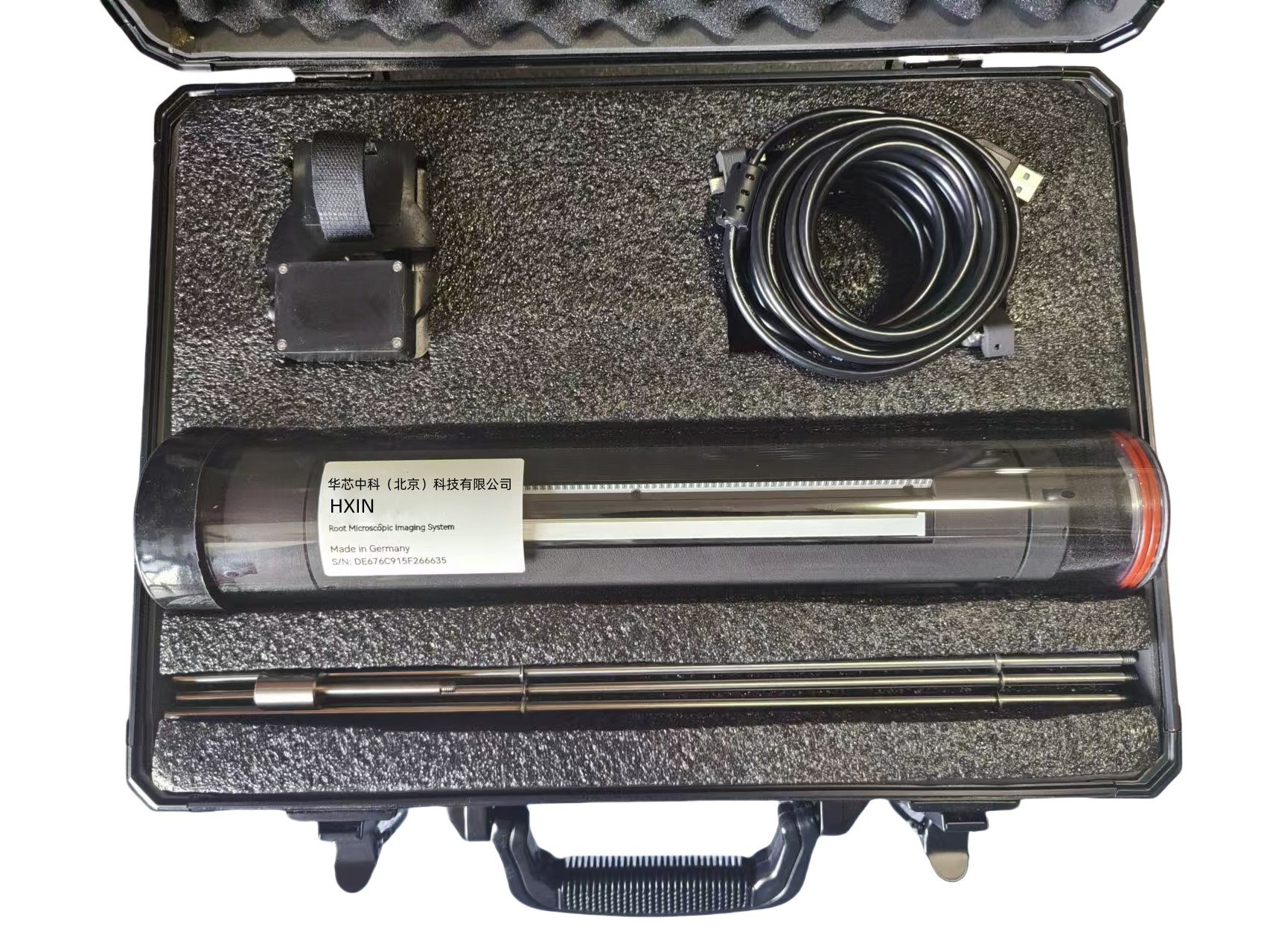

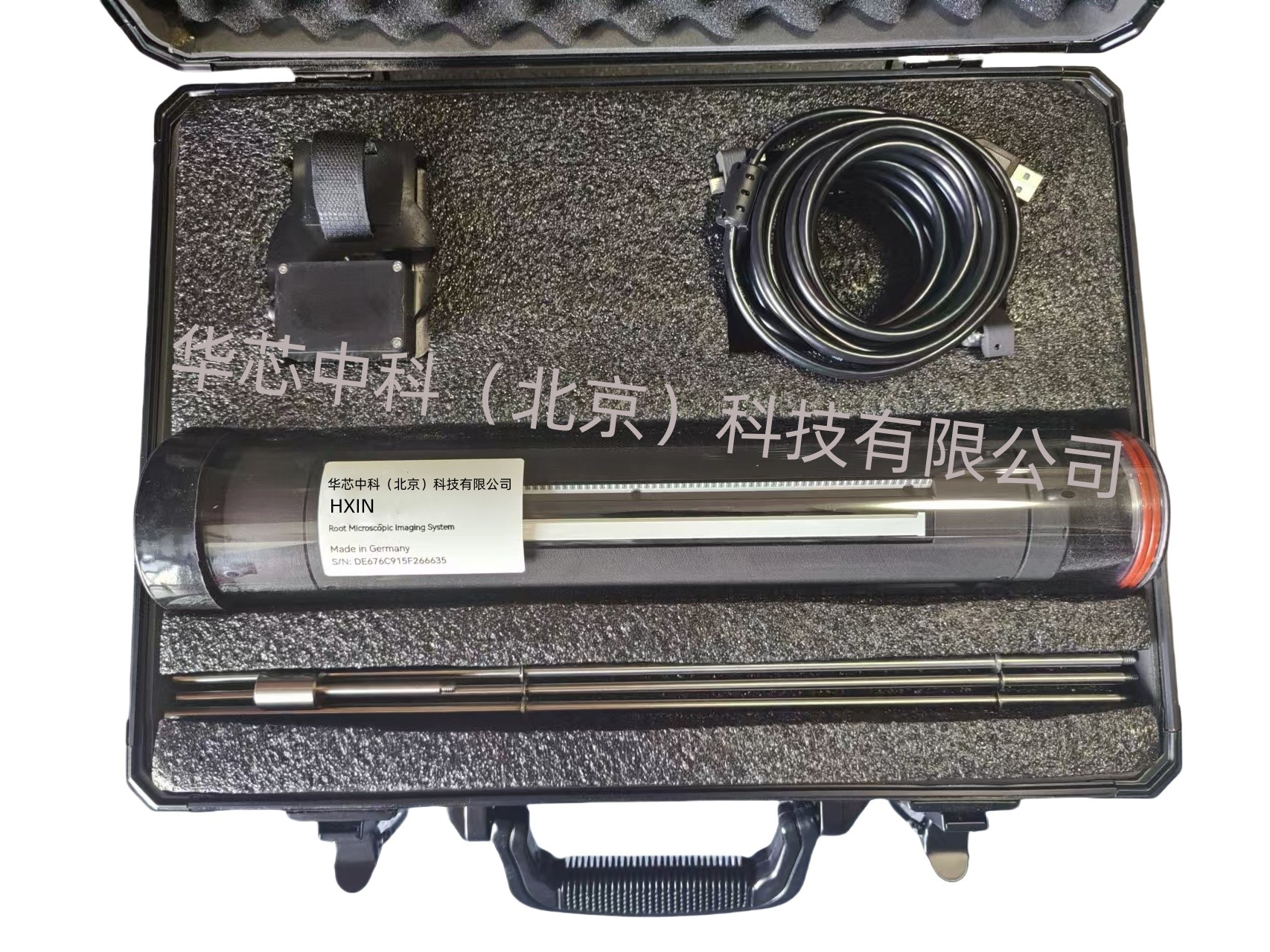

配置清單

復合根系生長動態監測系統主機1臺；

主機充電器1個；

可延長定位標尺1套；

角度調節電機1臺；

儀器控制軟件1套；

便攜式機箱1個；

根系圖像分析軟件1套；

專業微根管20根；

微根管安裝工具1套；
